Отчет об испытании прибора антижучок «Лидер Kill»


КОМПАНИЯ «ЛОГОС» совместно с
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИМ ИНСТИТУТОМ СИСТЕМОТЕХНИКИ
Санкт-Петербург 2011



Вопрос защиты конфиденциальной информации был актуален всегда. Жучки и скрытые видеокамеры могут быть установлены где угодно: в кабинете директора, в переговорной комнате, в автомобиле, в гостиничном номере или съемной квартире и т.п. Утечка коммерческой тайны, подслушивание деловых переговоров, ведение скрытого видеонаблюдения – все это может нанести вред не только коммерческому успеху, но и стать причиной шантажа, вымогательства или унижения чести и достоинства любого человека. С течением времени и развитием технологий менялись как подслушивающие устройства, так и устройства их обнаруживающие.


Отчет об испытании прибора антижучок «Лидер Kill»Совсем недавно на рынке систем конфиденциальной безопасности появились новые антижучки «Лидер Expert» и «Лидер Kill», разработанные инженерами российских компаний «SecurityGroup» и «Логос». Эти антижучки имеют относительно «стандартные» характеристики для подобных современных устройств, но при этом оснащены несколькими интересными функциями, а в частности, «Лидер Kill» имеет встроенный подавитель сотовой связи стандартов GSM и 3G. Данная функция позволяет не только заблокировать мобильную связь, но и предотвращает съем информации столь популярными в последнее время GSM-жучками. Поэтому мы остановим свой обзор именно на антижучке «Лидер Kill», как наиболее функциональном и эффективном устройстве для защиты от прослушки.«Лидер Expert» и «Лидер Kill»

Антижучок «Лидер Kill» выполнен в достаточно компактном корпусе (135 х 70 х 25 мм) и имеет современный дизайн. Кнопки управления нажимаются с характерным щелчком и имеют подписи на русском языке. Индикатор излучений выполнен в виде вертикальной полосы светодиодов, которая меняет цвет в зависимости от интенсивности излучений. Также имеются индикаторы: включения, выбранного режима и низкого заряда аккумулятора. Кстати, антижучок «Лидер Kill» имеет встроенный перезаряжаемый аккумулятор в отличие от младшей модели «Лидер Expert», которая запитывается от двух батареек типа АА. На верхнем торце антижучка располагаются: длинная телескопическая антенна, разъем для подключения наушников (наушники идут в комплекте), разъем зарядного устройства (отсутствует у антижучка «Лидер Expert») и индикатор зарядки, который заменен у «Лидер Expert» на сверхяркий светодиод, выполняющий роль неплохого фонарика.


антижучки «Лидер Expert» и «Лидер Kill»
Давайте рассмотрим режимы работы антижучка «Лидер Kill», их 6:
1. Беззвучный режим поиска жучков. В этом режиме устройство не издаёт никаких звуков и поиск жучков производится по индикации светодиодной шкалы. В этом режиме хорошо обследовать помещение без привлечения внимания к себе.

2. Звуковой режим поиска жучков. В этом режиме к световой индикации добавляются звуковые сигналы, частота и тональность которых будет увеличиваться с увеличением улавливаемого антижучком излучения. Можно подключить наушники и слушать сигналы через них.

3. Акустический режим поиска. В этом режиме улавливаемые антижучком излучения преобразуются в звук. Для удачного поиска, конечно, необходимо потренироваться на реальных источниках излучений разного типа, чтобы знать, как выделить из общего шума сигнал именно подслушивающего устройства. При этом методе времени на поиск жучков будет уходить гораздо меньше. Дополнительно этот режим обеспечивает эффект акустозавязки. Также поддерживается подключение наушников.

4. Подавление сотовой связи GSM и 3G. Эта функция является наиболее интересной, так как пока не встречается в подобных устройствах. GSM-жучки сейчас заполонили рынок подслушивающих устройств и их можно купить на любом радиорынке. Обнаружить такие жучки поисковыми средствами крайне сложно, так как большую часть времени они проводят в спящем режиме. Помимо подавления действия GSM-жучков, этот режим создаст рабочую обстановку на переговорах, заблокировав звонки мобильных телефонов.

5. Режим охраны со звуком. Эта функция уже не относится к непосредственному поиску жучков, а является сигнализатором возможной прослушки. При включении этого режима антижучок произведет замер электромагнитного фона и начнет отслеживать его увеличение. При превышении порога срабатывания, антижучок включит индикацию и звуковой сигнал. Данная функция будет полезна на переговорах, когда невозможно провести полное обследование помещения или пришедшего человека.

6. Режим охраны с вибросигнализацией. Более интересная модификация предыдущего режима, в которой звуковой сигнал заменен на вибрацию. Эта функция будет идеальной для скрытого оповещения о ведении возможной прослушки на переговорах. Вибросигнал почувствует только владелец антижучка и тем самым будет предупрежден, что разговор может быть доступен третьим лицам.


Заявленные технические характеристики антижучка «Лидер Kill»:
• Диапазон определяемых частот: от 50 МГц до 3000 МГц
• Чувствительность: 50 мВ/м
• Динамический диапазон: 45 дБ
• Стандарты подавления: GSM 900/1800 МГц и 3G 2100 МГц
• Радиус подавления: до 10 метров (зависит от близости базовых станций конкретного оператора)
• Время работы в режиме подавления: до 1 часа
• Размеры: 135 х 70 х 25 мм
• Вес: 150 грамм



Обнаружение беспроводной видеокамерыОбнаружение беспроводной видеокамеры.
Первым испытанием будет измерение дальности обнаружения беспроводной микро-видеокамеры и определение чувствительности антижучка. Для теста возьмем микрокамеру типа ZT-802A. Эта камера имеется в свободной продаже и предназначена для систем видеонаблюдения, но при этом ее можно запитать от батарейки «Крона» и проработает она в таком режиме до 4-5 часов. Иногда этого времени может быть вполне достаточно, чтобы получить необходимую информацию, находясь за парой некапитальных стен от камеры.

Сначала произведем замер мощности излучения камеры в непосредственной близости от устройства. На антижучке настраиваем чувствительность -12 дБм и не изменяем ее на протяжении всего теста.

антижучок

Обнаружение беспроводной видеокамеры

обнаружение камер

В условиях максимального приближения к источнику излучений мощностью 72 дБ антижучок показывает полную шкалу.

Далее произведем замеры на расстоянии 1 метра между камерой и антижучком.

Обнаружение беспроводной видеокамеры

     обнаружение скрытой камеры

Как видно по дисплею анализатора, мощность сигнала упала почти на 10 дБ. Антижучок при этом показывает чуть больше половины шкалы.

Увеличим расстояние до 2 метров.

обнаружение прослушки

     Обнаружение GSM-жучков



Мощность излучения упала еще на 5 дБ. Антижучок при этом улавливает слабый, но стабильный сигнал и показывает 3 деления шкалы.



обнаружить GSM-жучок
Обнаружение GSM-жучков
Распространение сотовой сети повлекло за собой и развитие средств прослушки – так появились GSM-жучки. Этот тип жучков имеет много достоинств: возможность удаленной прослушки из любой точки мира, небольшие размеры, относительная «тишина» радиоэфира в ждущем режиме, долгое время автономной работы (есть экземпляры, которые работают до 1 года в спящем состоянии) и, конечно же, низкая стоимость.

Обнаружить детекторами GSM жучок, который большую часть времени находится в режиме ожидания практически невозможно. Эти жучки легко выявляются только во время активности (голосовой звонок, передача SMS или GPRS соединение). Но, например, в момент совещания или переговоров, когда и произойдет активация жучка, у Вас не будет возможности обследовать помещение. Тогда для обеспечения защиты переговоров остается только метод подавления мобильной связи и, соответственно, блокирование действия GSM жучков. На этот случай у антижучка «Лидер Kill» как раз и предусмотрен режим подавления сотовой связи.

Поэтому для начала попробуем обнаружить GSM-жучок, в качестве которого будем использовать миниатюрный GPS-трекер MT88. Размеры этого устройства 49.3 х 37.8 х 18 мм и вес всего 40 грамм. Этот прибор свободно продается на российском рынке и предназначен для отслеживания перемещения людей посредством спутниковой навигации GPS. Помимо этого трекер оснащен чувствительным микрофоном и легко улавливает разговор на расстоянии до 5 метров.


Как было описано выше, найти такой GSM-жучок в режиме ожидания не представляется возможным, поэтому тест проводился во время ведения прослушки (голосовой вызов). Чувствительность антижучка была настроена также как и в первом случае на -12 дБм.

попробуем обнаружить GSM-жучок

GSM-жучок

обнаружить GSM жучёк

Расстояние - 0 м.

Расстояние - 1 м.

 Расстояние - 2 м.

Как видно из проведенного испытания, антижучок позволяет уловить сигналы GSM-передатчика на расстоянии с 2 метров.



Подавление GSM-жучков
Вот мы и подошли к самой интересной функции антижучка Лидер Kill – функция подавления сотовой связи. Для начала мы решили посмотреть распределение помех на разном расстоянии от антижучка. Измерения ограничились радиусом 5 метров – больше не позволяло помещение, в котором проводились испытания.

Диапазон GSM 900

Подавление GSM-жучков

Подавление GSM-жучков и камер

функции антижучка Лидер Kill

антижук

Подавитель выключен

Расстояние 0 м.

Расстояние 2 м.

 Расстояние 5 м.

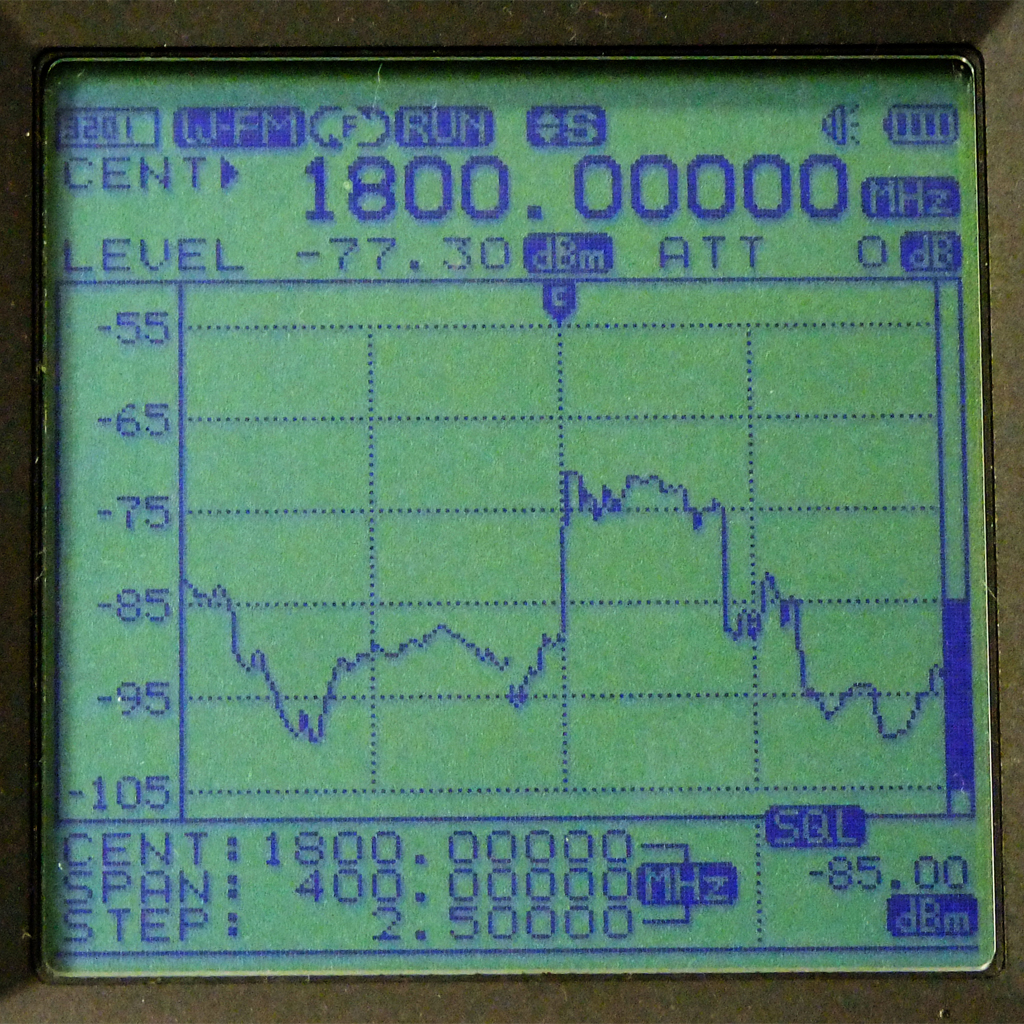

Диапазон GSM 1800

 стабильное глушение сотовой связи

стабильное глушение сотовой связи

полное глушение сотовой связи.

глушение сотовой связи

Подавитель выключен

Расстояние 0 м.

Расстояние 2 м.

 Расстояние 5 м.

Как видно из графиков, на удалении до 5 метров от антижучка происходит практически полное глушение сотовой связи. При таких показателях можно легко подавить сотовую связь в комнате площадью около 75 кв.м.

К сожалению, посмотреть диаграмму излучений в диапазоне 3G не удалось, так как имеющийся спектральный анализатор имеет ограничение до 2 ГГц. Поэтому проверку по глушению 3G связи проведем лишь по определению максимальной дальности подавления.


Определение максимального расстояния подавления сотовой связи
Измерения показали стабильное глушение сотовой связи на расстоянии до 5 метров, но производитель заявляет в два раза большее расстояние – до 10 метров с припиской, что дальность зависит от близости к базовой станции оператора.

Поэтому мы попробуем подавить трекер MT88, используя всех трех операторов сотовой связи (Билайн, МТС и Мегафон). Подавление 3G будет проверено на обычном коммуникаторе, принудительно переведенным в диапазон WCDMA (3G). Блокировкой сигнала будем считать точку, в которой прервется голосовой вызов. При таких условиях мы можем получить немного меньшие значения расстояния подавления, так как разорвать существующее соединение гораздо труднее, чем заблокировать его установление. После выключения подавителя, измерим мощность сигнала базовой станции оператора в данном месте по информации, предоставляемой операционной системой коммуникатора.

Результаты:

Оператор

Стандарт

 Мощность БС

Радиус подавления

Билайн

 GSM 900/1800

-79 дБм

10

3G

сеть не найдена

сеть не найдена

Мегафон

 GSM 900/1800

77 дБм

8

3G

95 дБм

7

МТС

 GSM 900/1800

75 дБм

9

3G

93 дБм

7


Как видно из результатов испытания, для разных операторов радиус подавления может различаться до 30%. При этом сигнал 3G подавляется несколько хуже стандарта GSM, возможно, это вызвано более мощным 3G передатчиком.

Описание работы и функций антижучка "Лидер KILL". Поиск скрытой камеры антижучком "Лидер КИЛ".


Заключение
В данном обзоре мы попытались рассмотреть наиболее важные функции антижучка, такие как поиск беспроводных камер и жучков, а также возможность подавления GSM-жучков. Испытания показали, что антижучок без проблем улавливает излучения беспроводных устройств, что сделает их поиск легким и быстрым. Функция подавления GSM-жучков стабильно глушит сотовую сеть стандартов GSM и 3G в радиусе 5 метров, но данный параметр может сильно варьироваться и зависит от близости и мощности базовой станции.
